یاتاقان چیست؟
یاتاقان (Bearing) یکی از مهمترین قطعات مکانیکی است که وظیفه حمل و هدایت محورهای چرخشی یا رفت و برگشتی را بر عهده دارد. یاتاقان با کاهش اصطکاک بین شفت و بدنه، باعث حرکت نرم، کاهش سایش و افزایش عمر تجهیزات میشود. این قطعه تقریباً در تمام ماشینآلات صنعتی، خودروها و دستگاههای خانگی وجود دارد.
وظیفه یاتاقان
یاتاقانها نقشهای مهمی در عملکرد سیستمهای مکانیکی دارند:
- کاهش اصطکاک بین شفت و محل اتصال
- حمل بارهای شعاعی، محوری یا ترکیبی
- افزایش راندمان و کاهش اتلاف انرژی
- جلوگیری از لرزش و صدا
- محافظت از شفت و قطعات مرتبط
انواع یاتاقان
یاتاقانها بر اساس طراحی و کاربرد به چند گروه تقسیم میشوند:
1. یاتاقان غلتشی (Rolling Bearing)
این گروه شامل بلبرینگها و رولبرینگها است. در آنها تماس غلتشی باعث کاهش اصطکاک میشود.
موارد استفاده: ماشینآلات صنعتی، خودرو، موتورهای الکتریکی.

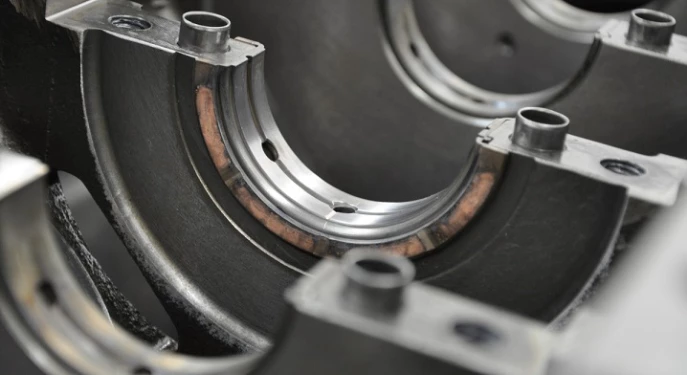

2. یاتاقان لغزشی (Plain Bearing)
در این نوع، شفت روی یک سطح صاف یا بوش میلغزد. به روانکاری بیشتری نیاز دارد.
موارد استفاده: موتورهای سنگین، پمپها، توربینها.
3. یاتاقان کفگرد
برای تحمل بارهای محوری عمودی مورد استفاده قرار میگیرد.
موارد استفاده: پمپها، جرثقیلها، دستگاههای با بار عمودی.
4. یاتاقان متحرک یا مفصلی
برای حرکتهای نوسانی یا زاویهای طراحی شده است.
موارد استفاده: سیستمهای تعلیق خودرو، بازوهای هیدرولیک.
5. یاتاقان سرامیکی
مقاوم در برابر حرارت، خوردگی و سرعت بالا.
موارد استفاده: صنایع دقیق، تجهیزات سرعتبالا، هوافضا.
اجزای یاتاقان
هر یاتاقان بسته به نوع خود، شامل اجزای زیر است:
- شفت یا محور
- بدنه یاتاقان یا هوزینگ
- المانهای غلتشی (در صورت غلتشی بودن)
- روانکار (گریس یا روغن)
- آببند یا کاسه نمد
کاربردهای یاتاقان
یاتاقانها در بسیاری از صنایع و تجهیزات کاربرد دارند:
- خودروها (گیربکس، چرخها، موتور)
- ماشینآلات تولیدی و صنعتی
- پمپها و کمپرسورها
- موتورهای الکتریکی
- کشاورزی و ماشینآلات راهسازی
- لوازم خانگی (ماشین لباسشویی، کولر، یخچال)
- توربینهای بادی و آبی
تفاوت یاتاقان با بلبرینگ و رولبرینگ
- بلبرینگ و رولبرینگ زیرمجموعه یاتاقانهای غلتشی هستند
- یاتاقان میتواند لغزشی یا غلتشی باشد
- بلبرینگها ساچمه دارند، رولبرینگها غلتک
- یاتاقان لغزشی در بارهای بسیار سنگین و سرعت کم مناسبتر است
مزایای یاتاقان
- کاهش شدید اصطکاک
- افزایش عمر شفت و قطعات
- بهبود راندمان مکانیکی
- کاهش لرزش و نویز
- قابلیت تحمل بارهای مختلف
نکات مهم در انتخاب یاتاقان مناسب
برای انتخاب یاتاقان مناسب باید موارد زیر در نظر گرفته شود:
- نوع بار: شعاعی، محوری یا ترکیبی
- سرعت کارکرد
- شرایط محیطی: گرد و غبار، رطوبت، دما
- نوع روانکاری مورد نیاز
- ابعاد شفت و هوزینگ
- نوع حرکت شفت: چرخشی یا رفت و برگشتی
نگهداری و افزایش عمر یاتاقان
- استفاده از گریس یا روغن مناسب
- بررسی دورهای لرزش، صدا و دما
- تعویض بهموقع روانکار
- جلوگیری از ورود آلودگی به داخل یاتاقان
- نصب صحیح و جلوگیری از ناهمراستایی شفت
