کوپلینگ چیست؟

​به زبان ساده، کوپلینگ قطعه‌ای مکانیکی است که برای اتصال دو شافت (محور) به یکدیگر در قسمت انتها، به منظور انتقال توان و گشتاور، استفاده می‌شود. هدف اصلی از به‌کارگیری این قطعه، فراهم کردن امکان اتصال موقت یا دائم میان دو دستگاه (مانند الکتروموتور و پمپ) و هم‌زمان، اصلاح ناهماهنگی‌های جزئی میان محورهاست. استفاده از کوپلینگ‌ها باعث شده است تا نصب و تنظیم قطعات در دستگاه‌های صنعتی خیلی بهتر انجام شود. اگر این قطعه نباشد، تراز کردن شافت‌ها با هم بسیار سخت می‌شود. همچنین بدون کوپلینگ، ضربه‌ها و لرزش‌ها مستقیما به موتور می‌رسد و باعث می‌شود عمر دستگاه به‌شدت کم شود.

کوپلینگ در چه صنایعی کاربرد دارد؟

​​ استفاده از انواع کوپلینگ به یک صنعت خاص محدود نمی‌شود؛ در واقع هر کجا که نیاز به انتقال حرکت چرخشی یا انتقال سیالات تحت فشار باشد، این قطعه حضور دارد. کاربردهای کوپلینگ در صنایع مختلف به شرح ذیل می‌باشد:
کوپلینگ صنعتی (کوپلینگ موتور)
کوپلینگ آتش نشانی
کوپلینگ باد و پمپ باد
کوپلینگ میلگرد

کوپلینگ صنعتی چیست و چه کاربردی دارد؟

در یک تعریف مهندسی، کوپلینگ صنعتی به عنوان قطعه‌ای کلیدی، نقش اتصال‌دهنده دو شافت (Shaft) یا محور را در سیستم‌های انتقال قدرت، به‌ویژه میان موتور و گیربکس صنعتی ایفا می‌کند. این قطعه که واسطه اصلی میان محور محرک و محور متحرک محسوب می‌شود، وظیفه دارد با تنظیم دقیق و هم‌راستا کردن این دو شافت، از ایجاد هرگونه لرزش و ارتعاش غیرضروری در ساختار موتور جلوگیری کند. هدف نهایی از به‌کارگیری انواع کوپلینگ، انتقال بهینه قدرت، سرعت دورانی و گشتاور از سمتی به سمت دیگر است تا عملکرد دستگاه بدون افت بازدهی ادامه یابد.
علاوه بر وظیفه انتقال نیرو، یکی از کاربردهای حیاتی و اغلب نادیده گرفته شده‌ی کوپلینگ، مدیریت و کنترل حرارت الکتروموتور در حین عملیات است. الکتروموتورها در زمان کارکرد، حرارت بسیار زیادی تولید می‌کنند که بسته به نوع موتور و شدت بار، این دما می‌تواند به درجات بحرانی برسد. اگر این حرارت مستقیم به محور متحرک برخورد نماید، پیامدهایی همچون:

​ایجاد خرابی در قطعات حساس مکانیکی
​انبساط طولی محور و بر هم خوردن تلرانس‌ها
​و در نهایت اختلال جدی در عملکرد کل سیستم را به همراه خواهد داشت.

​به همین دلیل، متخصصان با نصب کوپلینگ بین شافت محرک و متحرک، یک سد حرارتی هوشمند ایجاد می‌کنند. این واسطه مهندسی‌شده مانع از انتقال مستقیم گرمای موتور به دستگاه شده و از بروز مشکلات فنی و توقف خط تولید جلوگیری می‌نماید.

انواع کوپلینگ صنعتی

به طور کلی، کوپلینگ‌ها بر اساس ساختار و میزان انعطاف‌پذیری به دو دسته کلی صلب و انعطاف‌پذیر تقسیم می‌شوند که هر کدام زیرمجموعه‌های متنوعی دارند:

کوپلینگ صلب یا Rigid

​این دسته از تجهیزات برای اتصال دو شافت که هیچ‌گونه ناهماهنگی ندارند، طراحی شده‌اند. در واقع، کوپلینگ صلب شافت‌ها را به یک واحد تبدیل می‌کند. اگر در سیستمی که ناهماهنگی دارد از این مدل استفاده کنید، فشار مستقیم به شافت و بلبرینگ و رولبرینگ وارد شده و باعث شکستگی می‌شود. انواع کوپلینگ صلب شامل فلنجی، غلافی، گیره‌ای و سیال می باشد که به تفکیک توضیح داده می شود.
کوپلینگ فلنجی (Flange Coupling)
این مدل از دو صفحه دایره‌ای (فلنج) تشکیل شده که روی انتهای هر شافت نصب می‌شوند. پس از قرارگیری شافت‌ها، این دو صفحه توسط پیچ و مهره به هم متصل می‌گردند. یکی از فلنج‌ها به طور معمول دارای لبه‌ای برجسته است که در شیار فلنج مقابل قرار می‌گیرد تا هم‌راستایی کامل تضمین شود. این مدل در بارهای سنگین و کاربردهایی که نیاز به انتقال گشتاور بالا دارند (مثل پمپ‌های عمودی) بسیار پرطرفدار است.

​کوپلینگ غلافی (Sleeve or Muff Coupling)

ساده‌ترین نوع کوپلینگ صلب است که از یک لوله توخالی (غلاف) ساخته شده که قطر داخلی آن با قطر شافت برابری می‌کند. انتقال قدرت در این مدل به طور معمول از طریق یک خار یا پین انجام می‌شود. مزیت اصلی این مدل، سادگی ساختار و قیمت ارزان آن است، اما برای نصب یا جدا کردن آن، نیاز به جابه‌جایی الکتروموتور یا دستگاه متحرک است.

​کوپلینگ گیره‌ای (Clamp or Split-Muff Coupling)
برخلاف مدل غلافی، این کوپلینگ از دو نیمه مجزا تشکیل شده است. این دو نیمه دور شافت قرار می‌گیرند و با استفاده از پیچ به هم سفت می‌شوند. مزیت بزرگ کوپلینگ گیره‌ای این است که برای نصب یا تعویض آن، هیچ نیازی به جابه‌جایی تجهیزات نیست و می‌توان آن را به صورت مستقیم روی شافت‌ها سوار کرد.

کوپلینگ سیال (Fluid Coupling)
​

این کوپلینگ که به آن هیدرولیک کوپلینگ نیز می‌گویند، هیچ اتصال مکانیکی مستقیمی بین ورودی و خروجی ندارد. نیرو از طریق چرخش روغن (سیال) منتقل می‌شود. این ویژگی باعث می‌شود که موتور در لحظه استارت بدون بار روشن شود و به تدریج دور بگیرد. این قطعه برای راه‌اندازی دستگاه‌های با اینرسی بالا مانند سنگ‌شکن‌ها و کانوایرهای طولانی در صنایع معدنی حیاتی است.

البته کوپلینگ صلب مدل‌های دیگری نیز دارد که به شرح زیر می‌باشد:

کوپلینگ مینیاتوری
کوپلینگ مخروطی
کوپلینگ دندانه‌ای
کوپلینگ زنجیری
​کوپلینگ انعطاف‌پذیر (Flexible Coupling)
​ در بسیاری از پروژه‌های صنعتی، تراز کردن صددرصدی دو محور غیرممکن است. در چنین شرایطی، کوپلینگ‌های غیر صلب یا انعطاف پذیر با بهره‌گیری از ساختار مهندسی خود، توانایی بسیار بالایی در انتقال گشتاور، حتی در زمان‌هایی که دو محور هم‌سو نباشند، از خود نشان می‌دهند. این تجهیزات برخلاف مدل‌های صلب، نه‌تنها قدرت را منتقل می‌کنند، بلکه به عنوان یک ضربه‌گیر، از فشار بیش از حد به الکتروموتور جلوگیری می‌نمایند.

دسته‌بندی عملکردی کوپلینگ‌های انعطاف‌پذیر

این کوپلینگ‌ها بسته به مکانیسم و توانایی در اصلاح ناهم‌سویی بین دو شافت، به دو دسته کلی تقسیم می‌شوند:

۱. کوپلینگ‌های بهره‌مند از خمش: این مدل‌ها با تکیه بر خاصیت ارتجاعی قطعات داخلی (مانند لاستیک یا فلزات منعطف)، انحرافات را جذب می‌کنند.

۲. کوپلینگ‌های کشویی: این دسته با لغزش قطعات روی یکدیگر، ناهماهنگی را جبران می‌نمایند.

​به منظور جلوگیری از خوردگی، ایجاد ساییدگی و کاهش اصطکاک در قطعات متحرک، روغن‌کاری این کوپلینگ‌ها (به‌ویژه در مدل‌های تمام فلزی) امری حیاتی است. این کار از داغ شدن بیش از حد قطعات و انتقال حرارت به شافت جلوگیری می‌کند. از رایج‌ترین انواع کوپلینگ‌های انعطاف‌پذیر می‌توان به مدل‌های دنده‌ای، امگا، حلزونی و دیسکی اشاره کرد که هر کدام برای سطح مشخصی از گشتاور و سرعت طراحی شده‌اند.

انواع کوپلینگ انعطاف پذیر شامل: کوپلینگ دنده‌ای، فلنجی بوش‌دار پلاستیکی و دیسکی انعطاف‌پذیر می‌باشد که در ادامه به تفکیک توضیح داده می‌شوند.

​کوپلینگ دنده‌ای (Gear Coupling)

این قطعه از دو توپی با دندانه‌های خارجی و یک غلاف با دندانه‌های داخلی تشکیل شده است. دندانه‌ها به صورت منحنی طراحی می‌شوند تا اجازه دهند شافت‌ها در صورت وجود انحراف، کمی جابه‌جا شوند. این کوپلینگ به دلیل ساختار تمام فلزی، یکی از قدرتمندترین انواع کوپلینگ برای صنایع سنگین (مثل نورد فولاد) است و نیاز به روغن‌کاری مداوم دارد.

کوپلینگ فلنجی بوش‌دار پلاستیکی (Pin and Bush)

در این طراحی، انتقال گشتاور از طریق پین‌های فولادی که با بوش‌های لاستیکی یا پلی‌اورتان پوشانده شده‌اند، انجام می‌شود. بوش‌های پلاستیکی وظیفه ضربه‌گیری و دفع شوک‌های ناگهانی موتور را بر عهده دارند. این مدل برای کوپل کردن الکتروموتور به پمپ‌هایی که ممکن است دچار نوسان بار شوند، فوق‌العاده است.

​کوپلینگ دیسکی انعطاف‌پذیر (Disc Coupling)

در این مدل، از دسته‌هایی از صفحات نازک فولاد ضدزنگ استفاده می‌شود. این صفحات در عین استحکام بالا، انعطاف‌پذیری خوبی برای جبران ناهم راستایی‌های زاویه‌ای دارند. بزرگترین مزیت این کوپلینگ، عدم نیاز به روغن‌کاری و قابلیت کارکرد در دماهای بسیار بالا و محیط‌های خورنده است.​

از مدل‌های دیگر کوپلینگ انعطاف پذیر می‌توان موارد زیر را نام برد:

کوپلینگ حلزونی
کوپلینگ امگا
کوپلینگ رشته‌ای

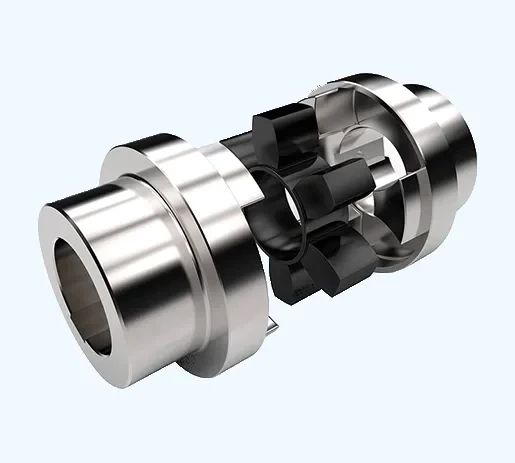

کوپلینگ آرواره‌ای یا عنکبوتی
کوپلینگ اشمیت

کوپلینگ بادی یا پنوماتیک چیست؟

​در حوزه سیستم‌های پنوماتیک و هوای فشرده، کوپلینگ بادی قطعه‌ای است که وظیفه اتصال سریع و ایمن شیلنگ‌های فشار قوی به دستگاه‌های پنوماتیک را بر عهده دارد. در این سیستم‌ها، آب‌بندی اهمیت تعیین کننده‌ای دارد؛ زیرا کوچک‌ترین نشتی هوا باعث افت راندمان کمپرسور و افزایش هزینه‌های برق می‌شود.
انواع کوپلینگ بادی
​این اتصالات به طور معمول از آلیاژهای برنج، فولاد ضدزنگ یا پلاستیک فشرده ساخته می‌شوند و بر اساس نوع کاربرد به دسته‌های زیر تقسیم می‌گردند:

​کوپلینگ‌های PPL و PPM

این مدل‌ها جزو اتصالات سریع هستند. کد PPM برای اتصالات نری با رزوه خارجی و PPL برای اتصالاتی که دارای قفل زبانه برای شیلنگ‌های پلی‌اورتان هستند، به کار می‌رود. این سری به دلیل سهولت در باز و بسته شدن، در خطوط تولید و تعمیرگاه‌ها بسیار محبوب است.

​کوپلینگ اسیکتروم (Rectus Type)
این یک استاندارد صنعتی (اغلب اروپایی) برای کوپلینگ‌های پنوماتیک است. ویژگی بارز مدل‌های اسیکتروم، داشتن سوپاپ داخلی است که به محض جدا شدن اتصال، جریان هوا را قطع می‌کند تا از هدررفت فشار مخزن جلوگیری شود.

​کوپلینگ‌های PPA

این دسته شامل اتصالات با رزوه داخلی یا اتصالات مخصوص پنل‌مانت است که برای نصب روی بدنه دستگاه‌ها یا تابلوهای کنترل باد طراحی شده‌اند.

از مدل‌های دیگر کوپلینگ بادی می‌توان به موارد زیر اشاره کرد:

کوپلینگ‌های PF
کوپلینگ کراسمن رو رزوه مدل 20SM
کوپلینگ کراسمن مدل 40SM
شیلنگ انتقال باد فنری

انواع کوپلینگ آتش‌نشانی

​در تجهیزات اطفای حریق، سرعت عمل و اطمینان از عدم نشتی تحت فشار بالا، حیاتی‌ترین فاکتورها هستند. انواع کوپلینگ آتش نشانی باید به گونه‌ای طراحی شوند که در شرایط بحرانی، بدون نیاز به ابزار خاص و تنها با نیروی دست در کمترین زمان ممکن متصل شوند. این اتصالات به طور معمول از آلیاژهای آلومینیوم تقویت‌شده یا برنج ساخته می‌شوند تا در برابر ضربه و خوردگی مقاوم باشند.
کوپلینگ BS یا کوپلینگ انگلیسی (British Standard)
این مدل که به نام کوپلینگ‌های Instantaneous نیز شناخته می‌شود، رایج‌ترین استاندارد در ایران و انگلستان است. مکانیسم اتصال آن به صورت مادگی و نری است که با یک فشار ساده درون هم قفل می‌شوند. بر روی بدنه بخش مادگی، دو دستگیره فنری وجود دارد که به محض ورود بخش نری، آن را محکم در بر می‌گیرد. برای جدا کردن این کوپلینگ، کافی است دستگیره‌ها را به سمت بیرون بکشید. این ویژگی باعث می‌شود که در عملیات‌های سریع، هیچ زمانی برای پیچاندن رزوه هدر نرود.

​کوپلینگ NH (National Hose)

این استاندارد که در آمریکای شمالی استفاده می‌شود، از نوع رزوه‌ای است. برخلاف مدل انگلیسی، این کوپلینگ‌ها با چرخاندن و سفت شدن رزوه به هم متصل می‌شوند. مزیت اصلی مدل NH، امنیت فوق‌العاده بالا در برابر فشارهای بسیار سنگین و ناگهانی آب (واتر همر) است، زیرا احتمال جدا شدن ناگهانی در مدل‌های رزوه‌ای، صفر است.

​کوپلینگ GOST (روسی)

این کوپلینگ که بر اساس استاندارد کشور روسیه طراحی شده، دارای دو یا سه شاخک قفل‌شونده است که با نیم‌دور چرخش در هم چفت می‌شوند. در بسیاری از صنایع مادر و پالایشگاه‌های قدیمی ایران که تجهیزات آن‌ها بر اساس استانداردهای بلوک شرق تهیه شده، هنوز از این نوع کوپلینگ استفاده می‌شود.

​کوپلینگ استورز (Storz)

این مدل که در آلمان بسیار رایج است، یک کوپلینگ بدون جنسیت محسوب می‌شود؛ به این معنی که هر دو طرف اتصال به طور دقیق مشابه هم هستند. این ویژگی باعث می‌شود که آتش‌نشان نگران پیدا کردن سرِ نری یا مادگی شیلنگ نباشد و از هر دو طرف بتواند اتصال را برقرار کند.​

از دیگر انواع کوپلینگ آتش نشانی می‌توان به موارد ذیل اشاره کرد:

کوپلینگ Barcelona
کوپلینگ فرانسوی
کوپلینگ ژاپنی (Machino & Nakajima)
کوپلینگ نروژی
کوپلینگ ایتالیایی
کوپلینگ Camlock
کوپلینگ میلگرد (Rebar Coupler)
​در مهندسی عمران، زمانی که طول یک میلگرد برای یک سازه (مثل ستون‌های بلند) کافی نیست، به جای روش سنتی و غیراقتصادی اورلپ (همپوشانی)، از کوپلینگ میلگرد استفاده می‌شود. این قطعه شبیه به یک مهره بزرگ و بسیار مقاوم است که دو سر میلگردها (که پیش از این رزوه شده‌اند) درون آن پیچ می‌شوند. این روش نه‌تنها باعث صرفه‌جویی در مصرف میلگرد می‌شود، بلکه تراکم فولاد در بتن را کاهش داده و استحکام سازه را در برابر زلزله افزایش می‌دهد.

در کنار کوپلینگ‌ها، سیستم‌های انتقال قدرت مکانیکی دیگری نظیر تسمه و پولی نیز کاربرد گسترده‌ای در تنظیم نسبت سرعت و انتقال گشتاور دارند. شناخت تفاوت عملکرد این سیستم‌ها با کوپلینگ، به بهینه‌سازی طراحی ماشین‌آلات کمک شایانی می‌کند.
